220 m
Aktivt borrdjup
12 kW
Värmepumpseffekt
6 dagar
Produktionstid
Vi genomförde brunnsborrning och installation av ett komplett bergvärmesystem i Ytterjärna, Järna, åt en villaägare under mars 2026. Fastigheten bestod av en välisolerad 1,5-plansvilla med vattenburet radiatorsystem och en äldre elpanna som toppvärmekälla. Uppdraget omfattade dimensionering, anmälan för energibrunn, borrning, montage av kollektorsystem, installation av värmepump samt driftsättning och överlämning.
Så utfördes borrning och installation
Arbetet inleddes med platsbesök, energiberäkning och upprättande av borrplan baserat på tomtens geologi och husets effektbehov. Ledningsutsättning beställdes och samordnades, och anmälan för energibrunn skickades in till kommunen. Arbetet planerades i nära dialog med kunden för att minimera störningar. Borriggen kördes in över skyddsmattor som skyddade uppfarten, och området spärrades av. Efter etablering borrade vi genom jordlager med stålfoderrör som trycktes och svetsades till 6 meters djup för att skydda borrhålet. Därefter fortsatte borrningen i berg med sänkborrhammare och 115 mm krona ned till 220 meters aktivt djup. Spolvatten och bergkax togs om hand via sedimentation och container för att hålla omgivningen ren. En dubbel 40 mm PE100 RC-kollektor med bottenvikt förankrades och sänktes till fulla djupet. Borrhålet återfylldes med värmeledande grout för god kontakt mot berget och för att förhindra ytvatteninträngning.

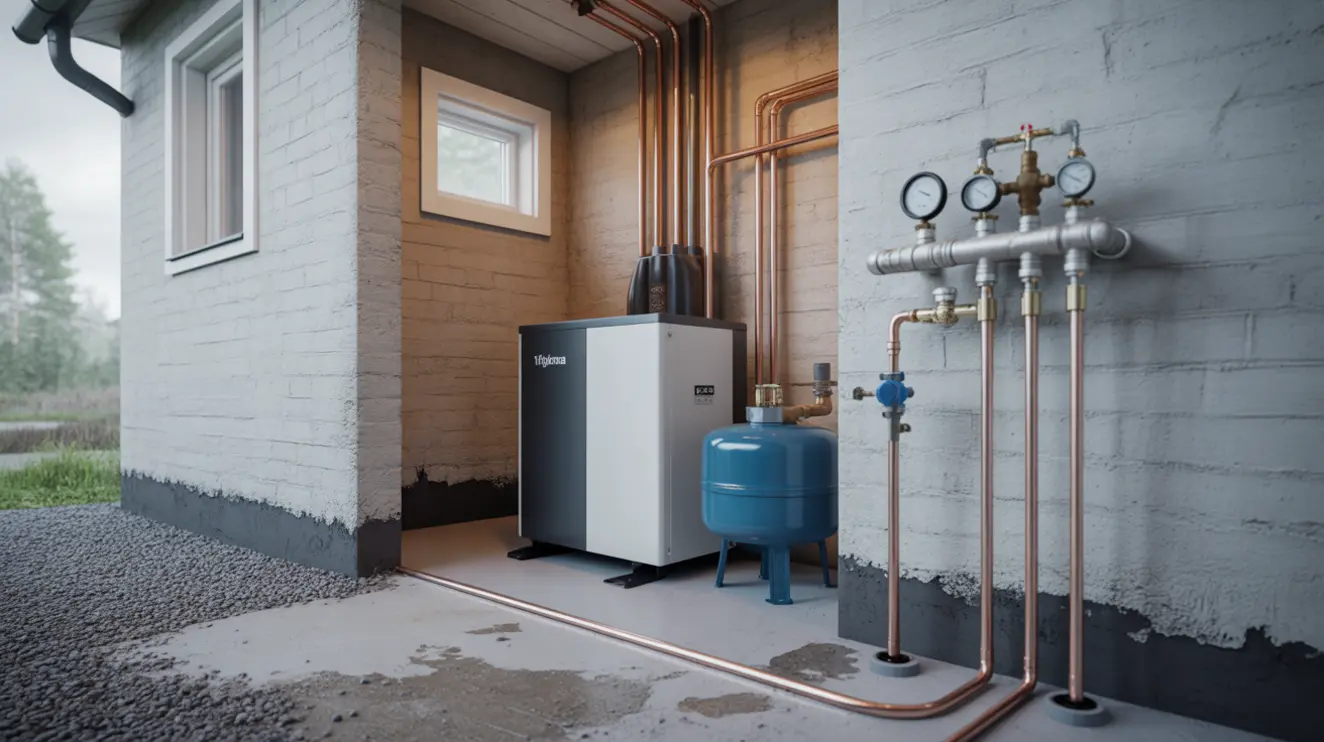

Inomhus placerades värmepumpen i befintligt teknikutrymme. På värmesidan drogs 28 mm kopparrör till husets stamledningar och expansionskärl samt säkerhetsventil monterades. På köldbärarsidan drogs kollektorslangarna genom kärnborrad genomföring i grundmuren med väggbussning och tätningssystem. Kollektorsystemet fylldes med etanolbaserad köldbärare, avluftades och tryckprovades. Elanslutning, styrkablage och givare installerades av behörig elektriker och samtliga funktioner verifierades. Vi injusterade värmepumpens kurva efter husets radiatorsystem och dokumenterade samtliga inställningar. Efter driftsättning uppmättes stabilt flöde och korrekt deltaT på både köldbärare och värmesystem. Ljudnivå och vibrationer reducerades jämfört med tidigare lösning och den upplevda inomhuskomforten förbättrades. Arbetsområdet städades, marken återställdes och kunden fick komplett drift- och underhållsdokumentation tillsammans med borrprotokoll och täthetsintyg.
Vad ingick
- ✓ Förstudie, energiberäkning och borrplan
- ✓ Anmälan energibrunn och samordning ledningsutsättning
- ✓ Brunnsborrning med foderrör, montering av kollektorslang och groutning
- ✓ Installation av värmepump, elanslutning, injustering och driftsättning
Material
| Material | Mängd |
| Stålfoderrör Ø139 mm | 6 m |
| Kollektorslang PE100 RC 40 mm (dubbel-U) | 460 m |
| Värmeledande grout | 1,8 ton |
| Köldbärarvätska etanol 28 % | 120 l |
Planering och genomförande av energibrunn i Ytterjärna
Kunder i området fick en inledande platsbesiktning och ett tydligt åtgärdsförslag innan beslut. Dimensionering och borrplan presenterades med uppskattade effekter och förväntad täckningsgrad för värmebehovet. Tidsplan, maskinåtkomst och hänsyn till omgivning avhandlades i god tid och grannar informerades när behov fanns. Under produktionen hölls kunden löpande uppdaterad om framdrift och eventuella justeringar.
Etablering av borrigg krävde fri passage på cirka 2,8 meter och en höjd på cirka 3 meter. Borrning och spolning gav periodvis ljud som begränsades till ordinarie arbetstider, och ytskikt skyddades med mattor. Genomföring i grundmur utfördes med kärnborrning och tätades mot fukt. Efter avslutat arbete städades ytor och marken återställdes till ursprungligt skick.
- ✓ Platsbesiktning och dimensioneringsunderlag
- ✓ Samordnad anmälan till kommunen
- ✓ Skydd av uppfart och noggrann städning
- ✓ Dokumentation med borrprotokoll och driftvärden
- ✓ Genomgång av styrning och underhåll
